一、適用范目

本說明書適用于我公司生產的額定容量25000kVA及以下，電壓等級35kV及以下無勵磁和有載調壓環氧樹脂澆注干式電力變壓器、干式接地變壓器、干式消弧線圈的裝卸、運輸，倉儲保管、安裝、使用及維護 。

二、使用條件

1、環境溫度不高于40℃，海坡不超過1000m，若環境溫度高于40C或海拔超過1000m時，應按GB1094.11的有關規定作適當?shù)亩~調整 。

2、防護等級有P00、IP20、IP23等型式。

3、冷卻方式有空氣自冷(AN)和強迫風冷(AF)兩種。對自然冷卻 （AN）和強迫風冷(AF)的變壓器，均需保證變壓器具有良好的通風能力，當變壓器安裝在地下室或其他通風能力差的環境時，須增設散熱通風裝置，通風量按1kW耗(PO+PK)需4m3/min風量選取

三、運輸和起吊

1、產品運輸

1.1產品可用火車、輪船、汽車和飛機等交通工具進行運輸，裝運產品的火車車廂，輪船船艙和汽車車廂需保持清潔，無污染物。

1.2產品裝車須符合運輸規程中的要求，井將產品安放牢固，在運輸過程中不允許出現搖晃、碰撞和移動的現象 。

1.3無包裝箱的變壓器，附帶的零件、配套件、出廠文件等另裝成箱與變壓器一起發運。1.4無包裝的產品通過小車、夾件、吊攀等孔牢固地固定在運輸車上，不得綁拉線圈，絕緣、墊塊、引線等易損件，以防拉壞產品。

1.5產品運輸過程中，其傾斜度不得大于30° 。

1.6產品在車站碼頭中轉或終點卸下后不許堆碼，同時下邊要用方木等墊好，墊高不小于100mm。

2、產品起吊

2.1裝卸設備可采用起重機、汽車吊或又車等起吊設備。

2.2裝卸時應嚴格按照裝卸規程

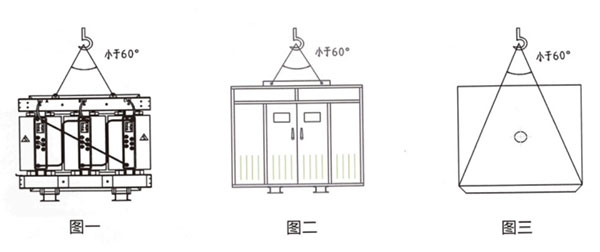

2.3吊裝時分三種情形:(1)吊裝變壓器器身時，應同時使用器身上的所有吊環起吊，起吊鋼絲繩之間的夾角不得大于60°，如圖1。(2)吊裝帶外變壓器時，請使用外殼上方所有的吊環起吊，起吊鋼絲繩之間的夾角不得大于60°，如圖2。(3)吊裝帶包裝箱的變壓器時，變壓器包裝箱四角下方(滑木倒角處附近)噴有“由此吊起”標志符號，吊起時，應在包裝箱的四下腳墊木處掛鋼絲繩起吊，如圖3。(注意:干式變壓器應嚴格用四點同時起吊方式進行裝)。

2.4變壓器主體包裝箱面噴有重心標志符號，如重心明顯偏離中心位置，起吊時，應調整鋼絲繩的長短使吊鉤正對箱體重心。

2.5產品裝卸過程中，應小心輕放 。

2.6有載調壓變壓器起吊時，若有載開關與變壓器連接在一起起吊時，僅用變壓器的吊環吊起。
