一、系統簡介

油浸電力變壓器總是存在著發生火災的危險。無論是電力變壓器鐵芯產生的持續高溫，還是由于短路、過電壓等的內部電弧產生的高能放電引起的突發性短暫高溫，只要能使變壓器油的溫度大于400℃，就會分解出各種可燃?xì)怏w，變壓器內部壓力增大，一旦由于變壓器內部超壓造成其自身薄弱部位(如變壓器瓷套管、器身焊縫、防爆口等處)破成裂口，使變壓器油及產生的可燃?xì)怏w一起從裂口中噴出，噴出的變壓器油及可燃?xì)怏w的混合物在與空氣接觸摩擦后，就產生火焰起火甚至爆炸，造成重大損失。

國家有關標準規定大型變壓器須配置滅火裝置；另外數量眾多的油浸變壓器在工業、民用建筑群中應用，或許多容量較小，卻處于經濟發展的中心位置和政治、軍事、交通有關的地域需要重要保護，也應配置滅火裝置；在無人值守的變電站，對消防系統的要求也越來越高。

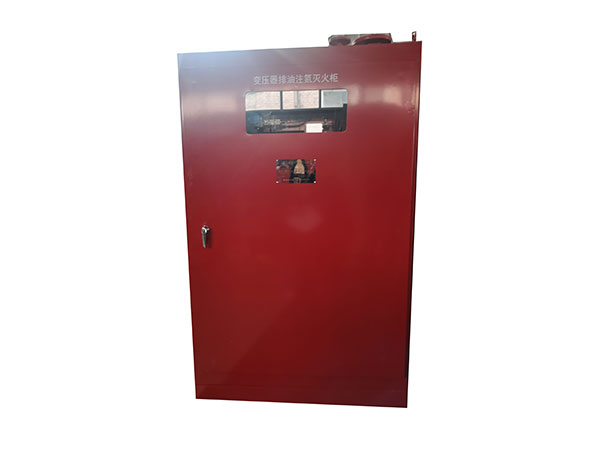

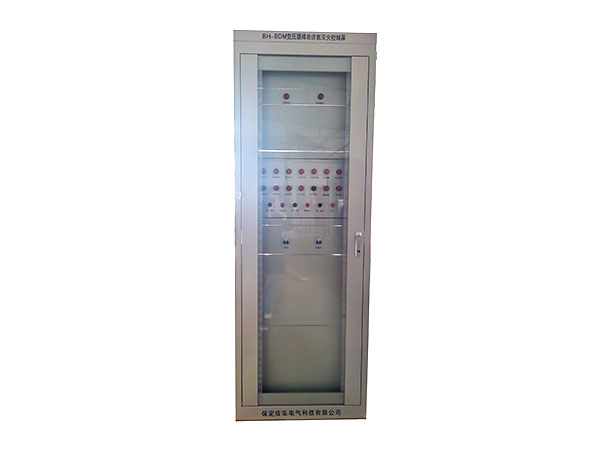

針對變壓器故障的特點，我公司研制了BH-BDM變壓器滅火裝置。即為防止火災危險的產生而開發的成套滅火裝置。

此系列滅火裝置不適用于變壓器油箱外部和分接開關箱內部火源的滅火。

二、裝置的特點與優點：

2．1以防為主，消防結合。限制內部故障引起火災的損壞范圍，可以有效的防止變壓器破裂所產生的火災；一旦著火，動作后可以立即滅火，滅火時間短，減少變壓器火災造成的損失。

2．2不用水或泡沫等滅火介質，免除了消防排水設計和相關設施，結構緊湊，易于安裝，不受水源等地理環境限制，不會凍冰，阻塞。

2．3 屬環境保護產品，該設備不對環境和變壓器本身造成任何污染。

2．4 造價低，運行管理簡單、維護方便，連續自動監視。

2．5 裝置設計特殊機械結構，具有強的防震防誤動能力。

三、技術數據：

3.1溫度探測器動作溫度：130±7℃；

3.2壓力控制器動作壓力0.06-0.16Mpa(可調)；

3.3斷流閥關閉流速90-150L/min；

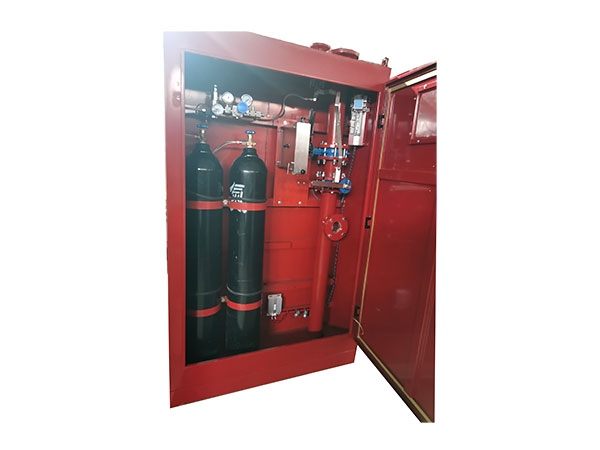

3.4氮氣瓶容積： 2×40L；

3.5氮氣瓶內氮氣公稱壓力：14±0.5Mpa（20℃）；

3.6排油管路直徑：Φ100mm；

3.7注氮管路直徑：Φ25mm；

3.8滅火柜重量：230～240kg；

3.9滅火柜控制電路電壓：DC220+5％V，各次諧波分量值之和小于直流量1％；

3.10滅火時間：小于1min；

3.11注氮時間：大于30min。
