一、產品概述

按照規程規定，電網電容電流超過10A時，均應安裝消弧線圈成套裝置，當發生單相接地時，由于消弧線圈產生的感性電流補償了故障點的電容電流，使接地點電流變小，從而達到自然熄弧，防止事故擴大，同時對附近的通信干擾小也是這種接地方式的一個優點。

我公司所生產的BH-XHZ系列消弧線圈成套裝置，廣泛應用于電力供電行業、發電廠、冶金、礦山、煤炭、造紙、石油化工等大型廠礦企業的變配電站，適用電壓等級6～66KV，對提高系統供電可靠性及運行有明顯的效果。

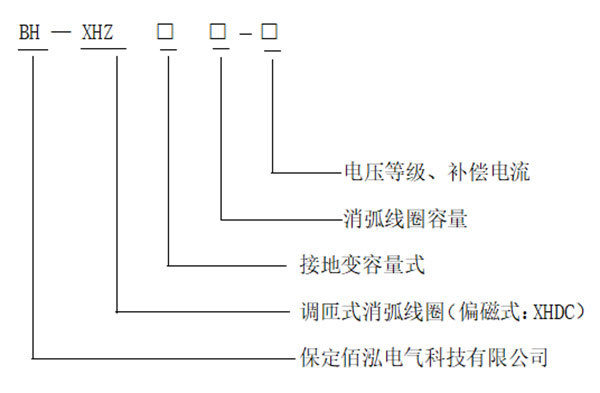

二、使用環境及型號含義

適用電壓等級：6～66kV

額定頻率：50Hz

環境溫度：-25℃～+45℃

海拔高度：≤2500m

環境濕度：≤90%

工作電壓：AC220V或DC220V/110V，

功率損耗：<100w<>

通訊接口：RS232/RS485/網口

通訊規約：內置 CDT、MODBUS、IEC61850等約

電容電流測量誤差：≤±2%

單相接地故障時殘流：≤5A

系統運行時位移電壓：≤15%標稱相電壓

接地響應時間：調匝/調容≤10μs，偏磁/ ≤60ms

接地裝置的控制方法：實時在線監測、自動補償
