一、產品概述

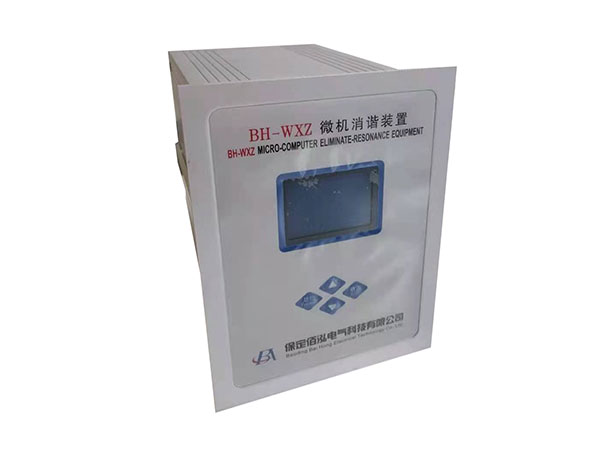

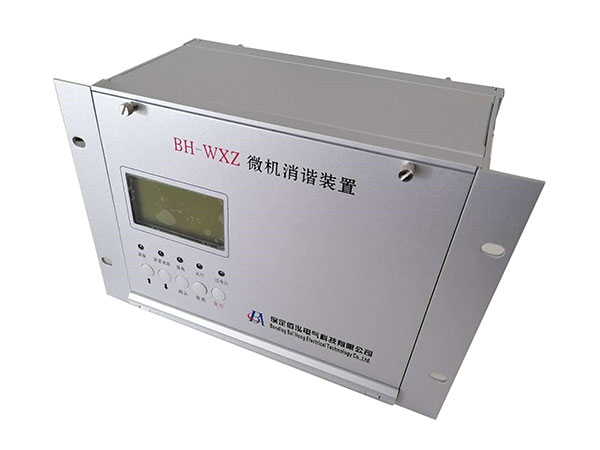

BH-WXZ系列微機電力諧振診斷消除裝置，針對電力系統由于鐵磁諧振而時常發生的電壓互感器（PT）燒毀甚至爆炸的惡性事故，在廣泛征求用戶意見的基礎上，研制生產的一種新型智能消諧裝置。以高性能DSP芯片為核心，經大功率、無觸點消諧元件出口，以液晶顯示器（LCD）、信號指示燈，觸摸按鍵為人機界面，配以智能化軟件，組成了技術和原理，使用簡單方便的智能諧振診斷、消除、記錄裝置。與同類裝置相比，具有集成度高、抗干擾能力強、體積小、重量輕、動作迅速等特點。

該裝置實時顯示系統時鐘，通過按鍵操作可實時顯示1-2段母線PT開口三角總電壓及主振頻率。可區分過電壓、諧振。經電力、冶金、煤炭、石油、化工等大型企業現場運行證明，改裝置性能優越，使用可靠。

注意：本裝置只能消除由于外在原因誘發的非持久性鐵磁諧振故障，對持續存在的外因引起的其它PT過電壓不能消除。例如：PT高壓側熔斷器單相熔斷等狀況。

二、應用環境

1、環境溫度：-10℃～50℃（寬溫型：-20℃～70℃）。

2、大氣壓力：80～110KPa。

3、空氣相對濕度：90％（25℃）、50％（40℃）

4、使用地點及空氣中不得含有爆炸危險、腐蝕性和破壞絕緣的介質或氣體。

5、安裝地點須具有防風、防雨、防沙、防塵等設施。

三、裝置特點

1）高可靠性： 采用國外的高速DSP芯片及CMOS工業級芯片，設計獨特，具有電磁屏蔽、軟硬件冗余，運行速度快、抗干擾能力強、功耗低等特點。

2）屏幕采用寬溫液晶顯示，可人機對話，操作方便。

3）優良的模數轉換器耐溫性能好、轉換速度快、測量精度高。

4）豐富的通訊接口： RS-485,RS-232，以太網口（可選功能）。適用無人值班變電站或綜合自動化設備。

5）故障記錄信息可通過液晶屏顯示追憶 20次接地故障，裝置掉電后信息不丟失。

6）具有3Uo接地監測與報警功能。

7）具有對時功能（可選功能）。
