BH-SLG三相六柱組合式過電壓保護器
瀏覽次數:491
二維碼:
添加時間:2023-01-09
簡要說明:
一、用途與特點
本產品為三相六柱系列保護器,主要為保護35KV及以下高壓電機、變壓器、并聯補償電容器、開關、電纜、電爐、電站配電設備、整流設備、發電機、電解槽等其他電氣設備的絕緣免受操作過電壓和大氣過電壓的損壞之用,能夠有效的將過電壓的幅值限制在電氣設備絕緣耐受水平之下,保護電氣設備的絕緣,維護電氣設備的運行。本產品采用性能優異的氧化鋅壓敏電阻,具有2ms通流容量大,伏安特性優異,殘壓比小,耐受4/10us大電流沖擊水平高等優點;動作電壓合適,而且可靠。
本公司生產的BH-SLG系列保護器完全滿足GB11032-2000 《交流無間隙氧化物避雷器》和DC/T620《交流電氣裝置的過電壓保護器和絕緣配合》標準的要求。

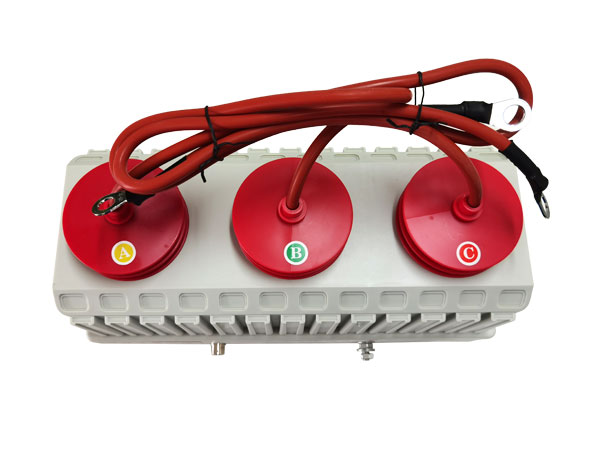

本公司生產的BH-SLG系列三相六柱保護器全部采用雙重密封工藝結構,保護器的外殼全部為合成硅橡膠外套,外接連線采用高壓絕緣硅橡膠電纜引出,全部產品皆為全絕緣封閉結構,除電纜終端接線鼻子外無任何金屬外露;阻燃、防爆。

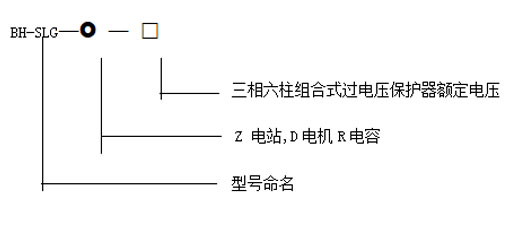

二、型號說明
三、三相六柱組合式過電壓保護裝置保護裝置主要技術參數
型號 | 接線方式 | 系統額定電壓(KV) | 持續運行電壓(KV) | 直流U1MA參考電壓≥(KV) | 操作沖擊殘壓100A≤(kVp) | 操作沖擊殘壓500A≤(kVp) | 雷電波沖擊殘壓5kA≤(kVp) | 方波通流容量(A) | 大電流沖擊耐受(kA) |
BH-SLG-Z-10 | 相-地 | 6 | 8 | 14.5 | 18.1 | 20.3 | 23.6 | 600 | 65 |
BH-SLG-D-10 | 相-地 | 6.3 | 8 | 11.2 | 15.0 | 18.7 | 21.0 | 600 | 65 |
BH-SLG-R-10 | 相-地 | 6 | 8 | 14.4 | 21.0 | 27.0 | / | 800 | 10 |
BH-SLG-Z-17 | 相-地 | 10 | 13.6 | 25.0 | 30.0 | 33.6 | 39.1 | 600 | 65 |
BH-SLG-D-17 | 相-地 | 10.5 | 13.5 | 25.0 | 25.0 | 31.0 | 34.7 | 600 | 65 |
BH-SLG-R-17 | 相-地 | 10 | 13.6 | 24.0 | 35.0 | 46.0 | / | 800 | 100 |
BH-SLG-Z-26 | 相-地 | 20 | 24 | 50.0 | 62.0 | 85.0 | / | 800 | 100 |
BH-SLG-R-26 | 相-地 | 20 | 24.5 | 52.0 | 64.0 | 90.0 | / | 800 | 100 |
BH-SLG-Z-51 | 相-地 | 35 | 40.8 | 77.0 | 77.0 | 103.6 | 103.6 | 800 | 100 |
BH-SLG-R-51 | 相-地 | 35 | 40.8 | 77.0 | 77.0 | 103.6 | 103.6 | 800 | 100 |
